產品介紹

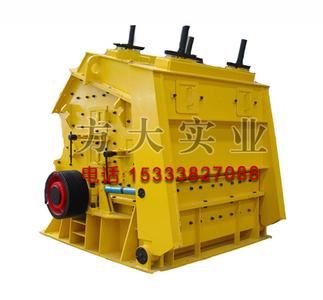

反擊式破碎機是一種新型高效率的碎礦設備，其特點是體積小，構造簡單，破碎比大（可達40） ，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，是很有發展前途的設備。目前由于一些耐磨材料的出現，在一些金屬選礦廠中已得到應用。
PF-I 型反擊式破碎機系列反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

性能特點

方大反擊式破石機結構特點：
1、轉子背板能承受極高的轉動慣量和板錘的沖擊破碎力。
2、低轉速、多破碎腔，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高的生產能力。 　　
3、本機具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體。
4、板錘結構合理，具有裝卸快、多換位等優點，可大縮短換板錘的時間。
5、板錘采用高耐磨性、高韌性的鉻、鉬、釩合金材質，大大提高了板錘的使用壽命。
6、獨特的反擊齒板、無鍵聯接。
方大反擊式破碎機性能特點：
1、多腔均勻破碎，適宜破碎硬巖；
2、低矮的大進料口，增大進料尺寸；
3、新型耐磨材料使板錘、反擊板和襯板使用壽命更長；
4、均整板結構使排料更呈小粒徑和立方體形，無內紋；
5、產品形狀呈立方體，排料粒度大小可調；
6、全液壓開啟，便于維修及更換易損件；
7、進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。


工作原理

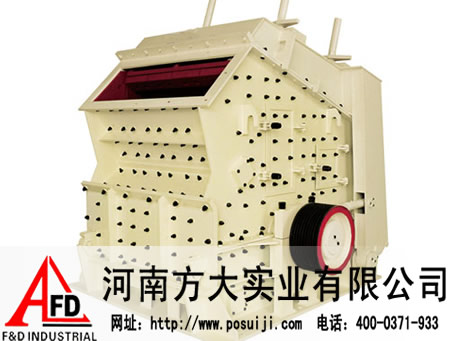

反擊式破碎機介紹
反擊式破碎機是一種新型高效率的碎礦設備，其特點是體積小，構造簡單，破碎比大（可達40） ，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，是很有發展前途的設備。目前由于一些耐磨材料的出現，在一些金屬選礦廠中已得到應用。
PF-I 型反擊式破碎機系列反擊式碎石機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

反擊式破碎機工作原理
石料由反擊式破石機機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

反擊式破碎機（反擊破）的安裝與調試
安裝：
按本機適用范圍選擇安裝位置，同時保證有足夠的檢修空間。
調試：
1. 轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。
2 .主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。
3. 檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓,檢查密封是否良好。
4.檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器，接通電路，試驗電機轉向,選擇合適規格的保險絲。
5.檢查液壓系統動作是否可靠，有無滲漏現象。
6.清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。


技術參數

反擊式破碎機技術參數

型號	規格 （mm）	進料口尺寸 （mm）	最大進料邊長 （mm）	生產能力 （t/h）	功率 （kw）	總重量 （t）	外形尺寸 （長×寬×高） （mm）
PF-1007	Φ1000×700	400×730	300	30-70	45	12	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	55	15	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	110	17.7	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	100-180	132	22.4	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	130-250	220	27	3180×2720×2620
PF-1520	Φ1500×2000	830×2040	700	300-550	440	50.6	3959×3564×3330
